搪瓷攪拌器如何實現(xiàn)酸堿"雙抗"

　　在化工、制藥、食品等工業(yè)領(lǐng)域，攪拌設備需長期接觸強酸、強堿或腐蝕性混合介質(zhì)，傳統(tǒng)金屬攪拌器易因腐蝕導致泄漏、污染或停機維修，而搪瓷攪拌器憑借其優(yōu)異的耐酸堿雙抗性能，成為高腐蝕工況下的設備。

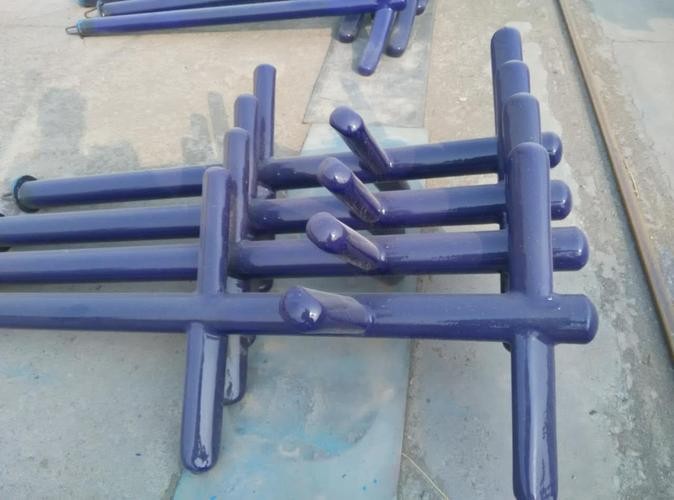

　　一、結(jié)構(gòu)設計
　　除材料本身特性外，搪瓷攪拌器的結(jié)構(gòu)設計需兼顧流體力學效率與抗腐蝕可靠性，核心優(yōu)化方向包括：
　　1.全搪瓷覆蓋工藝
　　關(guān)鍵部位強化：搪瓷攪拌器攪拌槳葉、軸套及法蘭連接處采用整體搪瓷成型，消除傳統(tǒng)焊接部位易出現(xiàn)的涂層薄弱區(qū)。
　　邊緣倒角處理：對搪瓷層邊緣進行圓弧過渡，避免應力集中導致的微裂紋擴展。
　　2.抗沖刷結(jié)構(gòu)設計
　　流線型槳葉：搪瓷攪拌器采用斜葉渦輪式或推進式槳葉，降低介質(zhì)對搪瓷表面的沖擊速度，減少涂層磨損。
　　耐磨襯里：在搪瓷層內(nèi)嵌入碳化硅或氧化鋁陶瓷顆粒，使耐磨性提升3-5倍，適應含固體顆粒的酸堿介質(zhì)。
　　3.密封系統(tǒng)升級

　　雙端面機械密封：搪瓷攪拌器在攪拌軸與設備本體間采用雙層氟橡膠或聚四氟乙烯密封圈，配合搪瓷隔離環(huán)，防止介質(zhì)沿軸向滲漏。

　　二、制造工藝
　　搪瓷攪拌器的“雙抗”性能高度依賴制造工藝的精細化控制，關(guān)鍵環(huán)節(jié)包括：
　　1.金屬基材預處理
　　噴砂除銹：搪瓷攪拌器采用金剛砂對基材表面進行噴砂處理，達到Sa2.5級清潔度，粗糙度Ra≤6.3μm，增強搪瓷層附著力。
　　脫脂凈化：通過三氯乙烯超聲波清洗去除油污，表面殘留油脂含量<5 mg/m。
　　2.搪瓷涂層燒制
　　多層涂覆：先噴涂底釉填補金屬微觀孔隙，再覆蓋面釉形成耐腐蝕主屏障。
　　分段升溫曲線：以50℃/h速率升溫至300℃排膠，再以80℃/h速率升至880℃保溫30分鐘，確保搪瓷層致密化。
　　急冷防護：出爐后采用強制風冷，避免因冷卻速率過快導致涂層開裂。
　　3.質(zhì)量檢測體系
　　高壓電火花檢測：以15 kV電壓掃描搪瓷表面，缺陷處產(chǎn)生電火花并報警，確保無直徑>0.3 mm的針孔。
　　鹽霧試驗驗證：按GB/T 10125標準進行500小時中性鹽霧試驗，涂層無起泡、剝落現(xiàn)象。
　　搪瓷攪拌器通過材料科學創(chuàng)新、結(jié)構(gòu)工程優(yōu)化與制造工藝精控，實現(xiàn)了對酸堿介質(zhì)的“雙抗”突破。在“雙碳”目標驅(qū)動下，搪瓷技術(shù)正與智能監(jiān)測、表面改性等前沿領(lǐng)域融合，推動化工裝備向更有效、安全、更可持續(xù)的方向演進。
